示波器原理二级结论
作者：海亮老师物理悟理 · 时长 07:19 · 发布于 2023-07-10
章节
- 00:03 课程引入与复习
- 01:03 示波器原理二级结论总结
- 03:49 物理习题订正与逻辑分析
视频文字稿
课程引入与复习
好同志们啊今天的话老师用一节小微课啊给大家呢订正一下我们的一个小知识点啊一呢是复习二呢是有一道题呢呃有一个选项啊咱们上课的时候讲错了所以呢老师给大家订正一下首先呢给大家这个复习哎我们的对应的小知识点第一个知识点呢是我们在这个第九

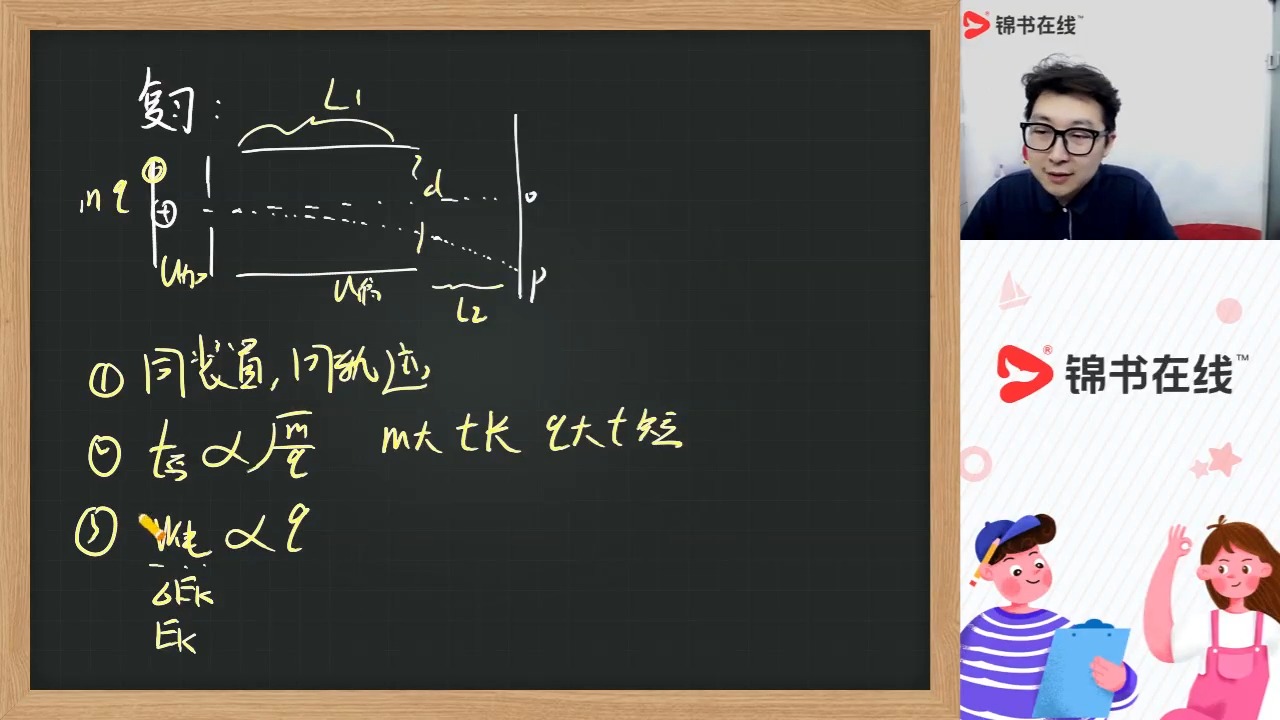

讲的时候哎曾经讲过一个像这样的哎先加速电场然后呢再来一个偏准电场啊之后呢再来一个光屏哎这种的呃我们的这个示波器原理的题目啊那我们当时讲呢我们带念例子呢在这个咱们的示波器这个小图小装置里面
哎它做的是一个先做初速为零的语音加速直线运动哎加速到偏准电场之后呢它会做类平抛运动啊出我们的偏准电场之后啊它会做我们的这个语速直线运动最后呢打到我们的比如P 点吧啊那么关于这个小的这个实验装置我们课上呢进行了细致的一个公式
示波器原理二级结论总结
推导那么老师最后呢是教了大家三条二级结论这三条二级结论可以非常快速的解释我们的这个定性分析的问题那么先来看我们的这个第一条二结论啊第一条二结论呢就是呃这个带电粒子在一个装置当中哎它所运行的轨迹啊轨迹的话适合我们带电粒子的一个质量以及电荷量没有关系的只要你用的是一道装置
哎它的一个呃加速电压呀以及它的一个偏转电压呀啊咱们量板间的这个长度啊还有这个距离D 啊只要这些东西都是不变的那么我们说它这个整体的一个运动轨迹就无变所以第一条咱们老师当前给大家总结的这个公式啊叫我们的这个铜装置同轨迹同装置则同轨迹
改变质量改变电荷量并不影响它在装置中运行的轨迹然后第二条而然我们还讲呢我还给大家呢推了一下这个带电粒子在呃整体的运动过程当中它的一个这个运行的总时间我们最后推出特别长一段式子那么课下呢课上的时候啊大家我估计手心都得出汗了但是呢这个式子呢非常有特点啊
它其实告诉你呢我的这个总的运行时间呢其实正比于我们的根号下呢这个质量比上电荷量那这个东西老师也给大家归纳了一个口诀哎叫我们的质量大哎咱们的这个时间呢就长质大时长然后呢我们这个电荷量大哎
那咱们的这个时间呢就短哎所以呢第二句口诀质量大哎它在里面加速的时整个运行的时间就长一点啊电荷量大呢它在里面整个运行的时间就短一点啊定性分析直接说然后第三条第三条的话我们推导了一下这个它呢整体啊在这个装饰里面运行过程当中啊这个电场力做的功
那我们推倒了也是一个很长的一个式子啊它这个设测密之后你发现这个电场力做的功呢其实正比于这个电荷量啊那么当时呢老师给大家拓展一下你说一般来说呢它初速度都是零对吧然后呢那人考试的问你呢最原始的问法就是问你电场力做的功
全程然后那那那稍微高端点问法呢他会问你啊这个全程动能的变化量再高端点呢你就想吧同志出动能是零啊那出动能是零的话那动能变化量是什么呢动能变化量它就是末动能好不好啊因为出动能是零啊所以考试的时候但凡问你电场力做的功但凡问你动能变化量
哎但凡问你呢我们的这个默动能他放心啊全都正比我们的电荷量所以这块老师也给大家归纳了一个口诀啊口诀叫做我们的功能正比电荷量
物理习题订正与逻辑分析
功能正比电荷量以上三句口诀我相信呢我就这么过一遍你们是没有任何问题的啊那么咱们再来看一下咱们课那个题啊这个题的话这个出现了一点小纰漏啊先杆审题啊如图所示我们有撇刀穿啊这个是咱们氢元素的三种同位素啊
第三种核呢他们的这个电荷量都是相同的啊然后呢质量之比为一比23那么我们从同样一个装置注意啊从同一个这个位置啊无初速的飘入我们的加速电场偏准电场有光屏啊这装置那么之后呢在进入电场时后啊这个竖值向下的匀强电场E2发生偏准最后呢打开光屏上啊
简而言之就是个是波级原理那老师刚才教你这三条放心都能用啊嗯然后呢我们现在看啊搏击粒子重力及其交互作用先看A 选项叫偏准电场E2对三种粒子做功一样多你看到这条立刻反应我刚跟你说的叫功能正比电荷量啊你说总功你说加速电场做的功偏店做的功放心都正正比于咱们的电荷量
因为你电荷量相同所以A 还真对了就完事了啊然后看2B 选项2B 选项呢就是老师在课上给大家讲错了那个啊他说呢三种粒子打在我们光屏上的速度是样大的那这个时候我们思考一下啊功能正比电荷量你这仨粒子呢初速度都是0那证明呢你这个三个粒子
哎它们经过注意啊装置相同则轨迹相同它们的轨迹一定相同这是第一条第一条我们的轨迹相同轨迹相同翻译成人话三种粒子打到我们的这个几百打到我们的光屏上的时候它们的速度的方向一定是相同的轨迹相同
速度方向一定相同嗯然后第二条老师你速度方向相同速度大小呢那么速度大小我们需要看刚才说的功能正比电荷量哎它们电量相同那么证明我们打到墨基板打到这光屏上的时候它们的动能一K 是一样的
注意啊老师上课疏忽就舒忽在这儿了我当时有点晕嘛没吃饭你你你打在这动能一样说明什么动能一样说的是2分之1M 乘以V 方是一样的那你这三个玩意儿质量一样吗你告诉我三东西质量一样吗对吧它们动能是一样的
相同的然后呢你的这个质量这个东西它是不同的那废话那那它速度那肯定大小也不同了呗你比如说我质量小的那速度就得大点质量大的那速度就会小点啊所以第二条我们借由那个刚才的口诀叫功能正比电荷量
对不对我们判断出其速度大小它是不同的速度方向向大有不同那你看才告诉我速度一样大那不胡扯吗肯定不对呀然后这个是咱们老师在课上给大家说错了啊然后是我我刊物一下啊没得到时候高考考类似的呢对不对啊然后看三呃DC 选项将三种例子呢
在这个运用到光屏上所用的时间相同啊立刻想到我们的这个功这个质大时长电大时准啊这个质量的这个时间是正比于我们的质量比上电荷量的然后你就看吧他们电荷量相同但质量同吗不同那所以呢时间也是不能相同的嘛
然后看4D 选项三种例子呢一定打到光屏上同一个位置这也没什么好说的同装置同轨迹啊咱都用这一个装置放心都打到这儿啊所以这道题呢我们最终选的答案应该是A 选项及四选项2B 不对啊好了不耽误时间了啊
